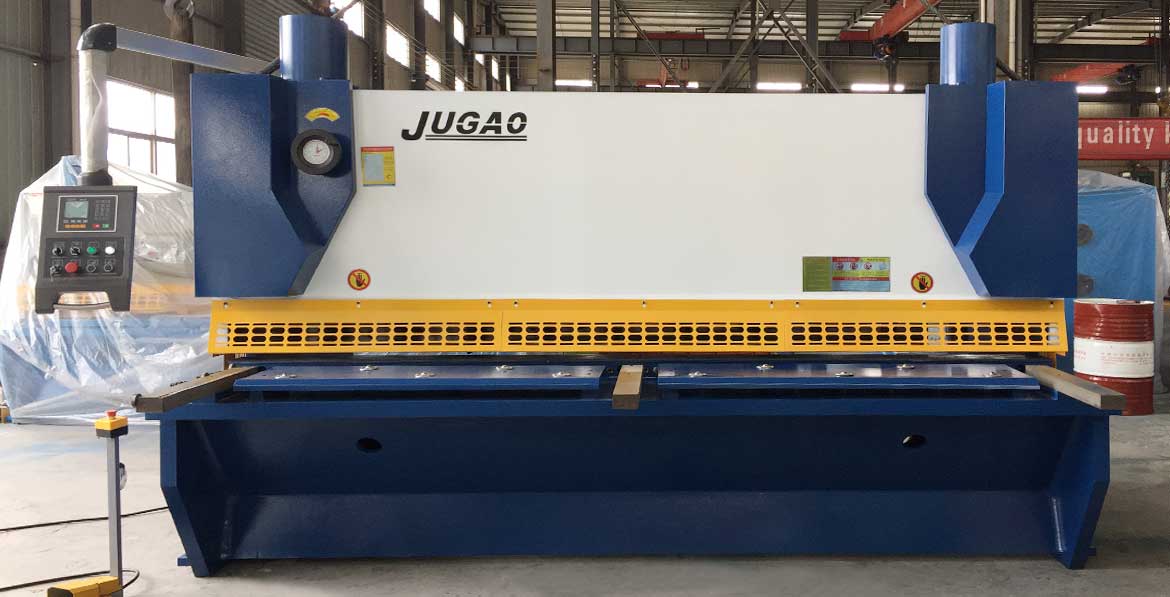

ESTUN E21S控制器液压闸刀式剪切机（久高）

宝贝详情

产品视频

产品细节

性能特点

ESTUN E21S控制器液压剪板机不锈钢切割机采用E21S +士林变频器，E21S控制器悬臂装置，引用人机工程原理，易于数控系统操作面，显着提高了操作精度和舒适性。E21S和士林变频器采用CAN总线通讯控制，布线简单，可实现快速准确的定位轴以及指示刀片间隙。具有内置的剪切过程时间继电功能。

1. 背面控制。一般交流电机控制。频率变频器。

2. 智能定位。双可编程数字输出。库存柜台。

3. 程序记忆多达40个程序。每个程序25个步骤。

4. 一边定位。缩回功能。一键备份/恢复参数。

5. 毫米/英寸。英语操作。

▇ 标准设备

√ 硬化的刀片。
- 顶部刀片：2面
- 底部刀片：4面
√ E21S控制
√ 250毫米喉深。
√ 600毫米机动后窗系统，精度为0.1毫米。
√ 800毫米侧尺和前支撑臂。
√ 公制和英制标尺。
√ 适用于CE标准的正面，侧面和背面安全面板。
√ 薄板滑动系统。
√ 施耐德电气系统。
√ 力士乐液压系统。
√ 按住圆柱体。
√ 可移动的脚踏板。
√ 手动刀片间隙调整。
√ 紧急停止按钮。
√ 可折叠的手指保护。

▇ 可选设备

√ 可选喉深。

√ 前角测量仪。
√ 侧面支架和前支撑臂可选长度。
√ 薄板输送机和堆垛系统。
√ 前表X1，X2轴和后表面X3，X4轴。
√ 可选背景中风。
√ 用于薄板的薄板支撑系统。
1-气动支持系统。（杠杆式）
2-气动支持系统。整体式面板类型）
√ 液压油冷却和加热系统。
√ 可选固体桌子。
√ 不锈钢刀片。
√ 能够增加每分钟的中风量。
√ 用于手指保护的轻型安全系统。
√ 可选的替代颜色。
√ 在环境条件下，冷却系统或加热器可以放置在电子面板中。
√ 双脚踏板。
√ 电气面板或控制器可以放置在机器的右侧。
√ 激光切割线。
√ 中央润滑系统。

产品参数

序号	型号	最大切割厚度（mm）	最大切割长度（mm）	行程次数（n/min）	切割角度（°）	电机功率（kw）	机器尺寸（mm）
1	4x2500	4	2500	20-40	0.5-1.5	5.5	3100x1600x1700
2	4x3200	4	3200	20-40	0.5-1.5	7.5	3800x1800x1700
3	6x2500	6	2500	16-35	0.5-1.5	7.5	3150x1650x1700
4	6x3200	6	3200	14-35	0.5-1.5	7.5	3860x1810x1750
5	6x4000	6	4000	10-30	0.51.5	7.5	4630x2030x1940
6	6x5000	6	5000	10-30	0.5-1.5	11	5660x2050x1950
7	6x6000	6	6000	8-25	0.5-1.5	11	6680x2200x2500
8	8x2500	8	2500	14-30	0.5-1.5	11	3170x1700x1700
9	8x3200	8	3200	12-30	0.5-1.5	11	3870x1810x1780
10	8x4000	8	4000	10-25	0.5-1.5	11	4680x1900x1860
11	8x5000	8	5000	10-25	0.5-1.5	15	5680x2250x2200
12	8x6000	8	6000	8-20	0.5-1.5	15	6800x2350x2700
13	10x2500	10	2500	10-25	0.5-2.0	15	3270x1730x1800
14	10x3200	10	3200	9-25	0.5-2.0	15	3990x2250x2200
15	10x4000	10	4000	6-20	0.5-2.0	15	4720x2490x2500
16	10x5000	10	5000	7-20	0.5-2.0	22	5720x2600x2800
17	10x6000	10	6000	6-20	0.5-2.0	30	6720x2500x2550
18	12x2500	12	2500	10-25	0.5-2.0	15	3270x1730x1800
19	12x3200	12	3200	9-25	0.5-2.0	15	3990x2250x2200
20	12x4000	12	4000	6-20	0.5-2.0	15	4720x2490x2500
21	12x5000	12	5000	7-20	0.5-2.0	22	5720x2600x2800
22	12x6000	12	6000	6-20	0.5-2.0	30	6720x2500x2550
23	12x7000	12	7000	6-20	0.5-2.0	37	7800x2600x3200
24	12x8000	12	8000	6-20	0.5-2.0	45	9100x2800x3400
25	12x10000	12	10000	4-18	0.5-2.0	55	11100x3200x3900
26	12x12000	12	12000	4-18	0.5-2.0	2x37	13200x3950x4800
27	16x2500	16	2500	9-20	0.5-2.5	22	3320x2100x2200
28	16x3200	16	3200	8-20	0.5-2.5	22	4120x2150x2300
29	16x4000	16	4000	8-15	0.5-2.5	22	4760x1900x2560
30	16x5000	16	5000	7-15	0.5-2.5	30	5760x2200x2750
31	16x6000	16	6000	6-15	0.5-2.5	37	6880x2480x3000
32	16x8000	16	8000	5-15	0.5-2.5	55	9120x3000x3800
33	16x10000	16	10000	4-15	0.5-3.0	2x37	11200x3400x4000
34	16x12000	16	12000	3-12	0.5-3.0	2x45	13300x4300x5800
35	20x2500	20	2500	7-20	0.5-3.0	30	3300x2050x2440
36	20x3200	20	3200	6-20	0.5-3.0	30	4000x2160x2540
37	20x4000	20	4000	5-15	0.5-3.0	30	4930x2300x2710
38	20x5000	20	5000	4-15	0.5-3.0	55	5860x2400x3150
39	20x6000	20	6000	4-15	0.5-3.0	55	6100x2650x3375
40	20x8000	20	8000	4-15	1.0-2.5	2x37	9120x3400x3800
41	20x10000	20	10000	4-14	1.0-2.5	2x45	11200x4300x5800
42	20x12000	20	12000	3-12	1.0-2.5	2x55	13380x4500x6100
43	25x2500	25	2500	6-15	1.0-3.5	37	3300x2000x2650
44	25x3200	25	3200	5-15	1.0-3.5	37	3970x2100x2865
45	25x4000	25	4000	4-12	1.0-3.5	45	4780x2500x3150
46	25x5000	25	5000	4-12	1.5-3.5	55	6100x2880x3550
47	25x6000	25	6000	3-12	1.5-3.0	55	7200x3000x3850
48	25x8000	25	8000	3-12	1.5-3.0	2x37	9300x3500x4300
49	30x2500	30	2500	4-12	1.5-3.5	55	3500x2300x3200
50	30x3200	30	3200	4-12	1.5-3.5	55	4380x2600x3450
51	30x4000	30	4000	3-12	1.5-3.5	55	5300x3000x3600

产品视频
