产品细节
性能特点
1. E210控制的数控液压折弯机为2轴传统的折弯机应用提供了完整的解决方案。 提供用于印刷机横梁和背压计的轴控制的多功能解决方案以及灵活的I / O配置,基于最先进的电子技术。 凭借其明亮的液晶显示屏,可以提供清晰而简单的控制。 数字编程,手头有角度,工具和材料参数,可以直接进行表格概述。
2. 弯曲参数可通过用户友好的光标操作进行选择。轴控制支持伺服控制,2速交流控制以及逆变器控制。 根据应用程序,您可以选择双面。
3. 定位以及带有主轴校正的单侧定位。 通过在明亮的LCD屏幕上进行表格导航,可以实现清晰和简单的操作。 数字编程是用户友好的,并指导操作员通过所有编程可能性。
E210折弯机数控装置产品特征
# 程序存储100个程序,每个程序25步 | # 模具库:上模15,下模15 | # 扭轴折弯机控制 | # 角度编程和自动计算折弯深度 |
#后挡料容差补偿 | # 控制双伺服系统 | # I / O端口柔性配置 | #自由定义阀门 |
#单边定位 | #退让功能 | #自动寻参 | #断电记忆 |
#公英制 | #中文/英文 | #诊断功能 |

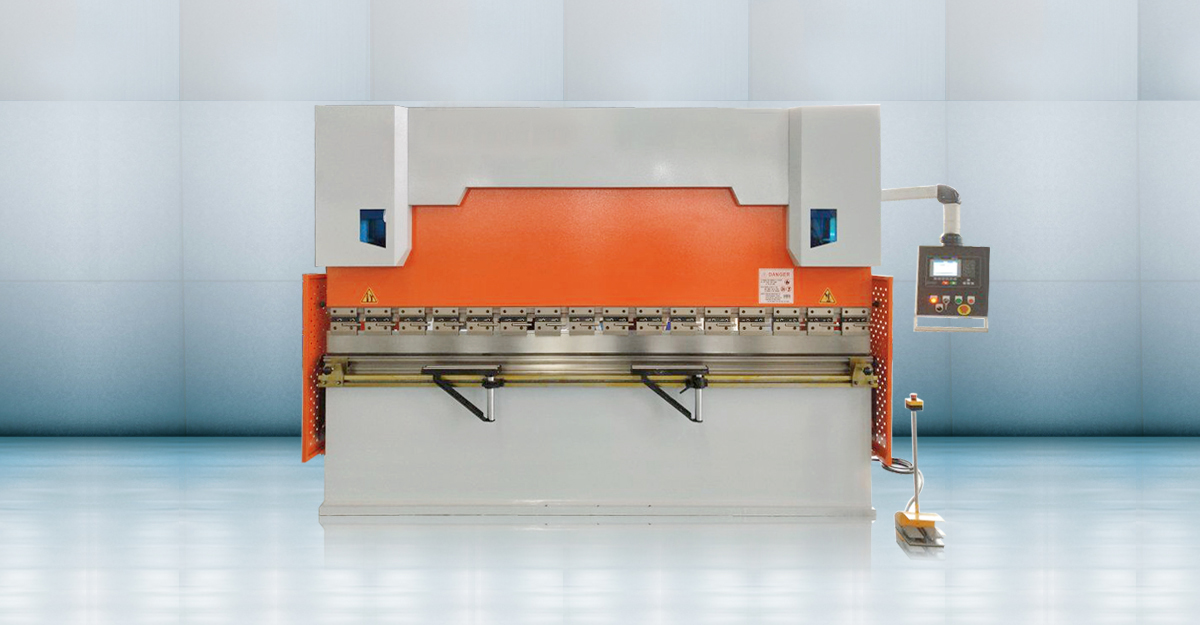

E210数控液压折弯机配置
▇ 标准设备 √ 高度可调和可移动的滑动前支撑臂。 √ 顶部和底部工具通过特殊处理进行表面硬化。 √ 荷兰DELEM E210 CNC数控系统。 √ X轴伺服电机驱动,同步带+滚珠丝杠传动,重复定位精度高。 √ 3个可微调挡指。 √ 可选公制和英寸计量,中文和英文显示。 √ 脚踏板根据CE标准生产,适用于单弯和多弯。 √ 圆筒和顶梁盖 √ 根据客户的地理区域预先调整电气要求。
| ▇ 可选设备 √ 特殊的冲程和喉深为深弯提供了额外的优势。 √ CNC系统E200,E300。 √ 特殊后盖手指可以添加在可选的后挡料冲程上。 √ 液压油加热和冷却。 √ 定制的工作台宽度和底部工具V开口。 √ 可选顶部和底部工具长度不同。 √ 箱子和杆弯曲的特殊工具。 √ 激光前卫选项。 √ WILA型顶部和底部刀具夹紧系统。 √ Rol1,2,3,4,5个不同的顶部和底部快速释放夹紧系统。 √ 工具柜安装在机器的一侧,保持工具清洁并且易于触及。 √ 自动滑动系统自动润滑,强烈建议延长使用寿命。 √ U型专用底部工具用于弯曲厚材料。 √ 额外的前支撑臂可防止薄材料上的波浪。 √ 根据客户特殊参数定制机器。 √ 根据客户的要求,电气面板和/或控制器可以安装在机器的右侧。 |
产品参数
序号 | 型号 | 公称压力 | 工作台长度 | 立柱间距离 | 最大开启高度 | 喉口深度 | 滑块行程 | 主电机功率 | 外形尺寸 |
KN | (mm) | (mm) | (mm) | (mm) | (mm) | (kw) | (mm) | ||
1 | 40T/2500 | 400 | 2500 | 2050 | 340 | 250 | 100 | 4 | 2600x1400x1950 |
2 | 63T/2500 | 630 | 2500 | 2050 | 360 | 250 | 120 | 5.5 | 2600x1400x2000 |
3 | 63T/3200 | 630 | 3200 | 2600 | 360 | 250 | 120 | 5.5 | 3300x1450x2100 |
4 | 80T/2500 | 800 | 2500 | 2050 | 380 | 250 | 120 | 7.5 | 2650x1420x2120 |
5 | 80T/3200 | 800 | 3200 | 2600 | 380 | 250 | 120 | 7.5 | 3300x1450x2100 |
6 | 100T/2500 | 1000 | 2500 | 2050 | 385 | 320 | 120 | 7.5 | 2650x1450x2200 |
7 | 100T/3200 | 1000 | 3200 | 2600 | 385 | 320 | 120 | 7.5 | 3300x1450x2200 |
8 | 100T/4000 | 1000 | 4000 | 3200 | 385 | 320 | 120 | 7.5 | 4100x1450x2200 |
9 | 125T/2500 | 1250 | 2500 | 2050 | 385 | 320 | 120 | 7.5 | 2650x1550x2200 |
10 | 125T/3200 | 1250 | 3200 | 2600 | 385 | 320 | 120 | 7.5 | 3300x1550x2200 |
11 | 125T/4000 | 1250 | 4000 | 3200 | 385 | 320 | 120 | 7.5 | 4100x1550x2200 |
12 | 160T/3200 | 1600 | 3200 | 2600 | 470 | 320 | 200 | 11 | 3300x1780x2500 |
13 | 160T/4000 | 1600 | 4000 | 3200 | 470 | 320 | 200 | 11 | 4100x1780x2520 |
14 | 200T/3200 | 2000 | 3200 | 2600 | 485 | 320 | 200 | 11 | 3300x1750x2680 |
15 | 200T/4000 | 2000 | 4000 | 3200 | 485 | 320 | 200 | 11 | 4100x1780x2680 |
16 | 250T/3200 | 2500 | 3200 | 2600 | 560 | 320 | 250 | 18.5 | 3300x2000x2880 |
17 | 250T/4000 | 2500 | 4000 | 3200 | 560 | 320 | 250 | 18.5 | 4100x2050x2980 |
18 | 300T/3200 | 3000 | 3200 | 2600 | 560 | 350 | 250 | 22 | 3300x2050x3000 |
19 | 300T/4000 | 3000 | 4000 | 3200 | 560 | 350 | 250 | 22 | 4100x2080x3100 |
