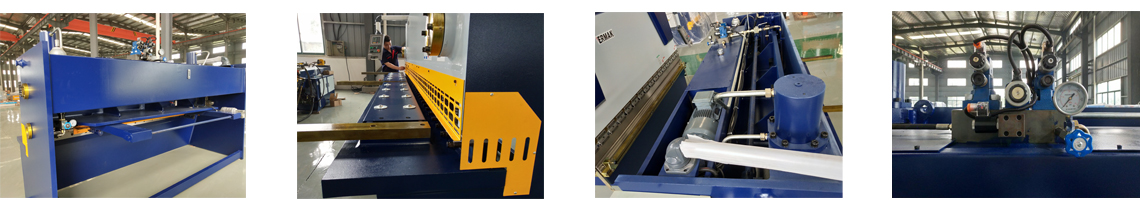

QC11Y آلة القص المقصلة الهيدروليكية مع تحكم E21 CNC

宝贝详情

تفاصيل المنتج

خصائص الأداء

1 ، مع النظام الهيدروليكي المتكامل المتكامل ، تكون الموثوقية جيدة.

2 . يقوم دليل الدلفنة ثلاثي النقاط بتقليل فجوة الدعم ويحسن جودة القطع.

3 ، المقياس الخلفي الميكانيكي ، الضبط اليدوي ، العرض الرقمي ؛ يتم ضبط فجوة الشفرة بواسطة عجلة يدوية ، سريعة ودقيقة ومريحة.

4 . شفرة مستطيلة ، أربعة حواف القطع يمكن استخدامها ، الخدمة الطويلة في الحياة ؛ زاوية القص القابلة للتعديل ، تقليل تشوه الورقة.

5 . يعتمد حامل الأداة العلوي بنية مائلة داخليًا ، وهو مناسب للفرز ويمكنه تحسين دقة العمل.

6 . لديه وظيفة قطع تجزئة ؛ لديه وظيفة الضوء إلى الخط ؛ جهاز التحميل الخلفي (التكوين الاختياري).

▇ المعدات الاختيارية

√ عمق الحلق اختياري.

√ مقياس زاوية أمامية.

√ المقياس الجانبي وأذرع الدعم الأمامية بأطوال اختيارية.

√ ناقل الورقة ونظام التراص.

√ المقياس الأمامي X1 ، محور X2 ومقياس backgauge X3 ، محور X4.

√ السكتة الدماغية backgauge اختياري.

√نظام دعم ورقة للأوراق رقيقة.

1- نظام دعم هوائي. (نوع الرافعة)

2- نظام دعم هوائي. نوع لوحة الكتلة الواحدة)

√ نظام تبريد وتسخين الزيت الهيدروليكي.

√ طاولة صلبة اختيارية.

√ شفرات ستانلس ستيل.

√ القدرة على زيادة كمية السكتة في الدقيقة.

√ نظام أمان خفيف لحماية الأصابع.

√ ألوان بديلة اختيارية.

√ يمكن وضع نظام التبريد أو السخان في لوحة كهربائية أثناء الظروف المحيطة.

√ دواسة القدم المزدوجة.

√ يمكن وضع لوحة التحكم الكهربائية أو جهاز التحكم على الجانب الأيمن من الجهاز.

√ خط القطع بالليزر.

√ نظام التشحيم المركزي.

▇ المعدات القياسية

√ شفرات مصلدة.

- الشفرات العلوية: 4 جوانب

- شفرات سفلية: 4 جوانب

√ تحكم E21S.

√ عمق 150 ملم في الحلق.

√ نظام قياس backgauge بمحرك 600 مم بدقة 0،1 مم.

√ عيار 800 ملم وأذرع دعم أمامية.

√ متري وحكام بوصة.

√ لوحات أمان أمامية وجانبية وخلفية مناسبة لمعايير CE.

√ نظام انزلاق ورقة.

√ شنايدر إلكتريك سيستم.

√ ريكسروث النظام الهيدروليكي.

√ اضغط اسطوانات.

√ دواسة القدم المنقولة.

√ تعديل الفجوة شفرة شفرة.

√ زر التوقف فى حالة الطوارئ.

√حماية إصبع قابلة للطي.

معلمات المنتج

الموديل	سمك لوحة القص الأقصى	طول القص الأقصى	عدد مرة التشغيل	مسافة جهاز الحظر الخلفي	زاوية القص	لمحرك
الموديل	mm	mm	n/min	mm	°	kw
6×2500	6	2500	20-25	600	0.5-1.5	7.5
6×3200	6	3200	16-25	600	0.5-1.5	7.5
6×4000	6	4000	14-25	600	0.5-1.5	7.5
6×5000	6	5000	10-15	800	0.5-1.5	7.5
6×6000	6	6000	10-15	800	0.5-1.5	11
8×2500	8	2500	18-25	600	0.5-1.5	11
8×3200	8	3200	16-25	600	0.5-1.5	11
8×4000	8	4000	12-25	600	0.5-1.5	11
12×2500	12	2500	12-20	600	0.5-2	15
12×3200	12	3200	12-20	600	0.5-2	15
12×4000	12	4000	12-20	600	0.5-2	15
16×2500	16	2500	10-15	800	0.5-2.5	18.5
16×3200	16	3200	10-15	800	0.5-2.5	18.5
16×4000	16	4000	8-15	800	0.5-2.5	18.5
20×2500	20	2500	8-12	800	0.5-2.5	30
20×4000	20	4000	8-12	800	0.5-2.5	30
25×2500	25	2500	6-10	800	0.5-3.5	37
25×3200	25	3200	6-10	800	0.5-3.5	37
25×4000	25	4000	6-10	1000	0.5-3.5	37
32×2500	32	2500	6-8	1000	0.5-3.5	45
32×3200	32	3200	6-8	1000	0.5-3.5	45
40×2500	40	2500	4-8	1000	0.5-3.5	75
40×3200	40	3200	4-8	1000	0.5-3.5	75
